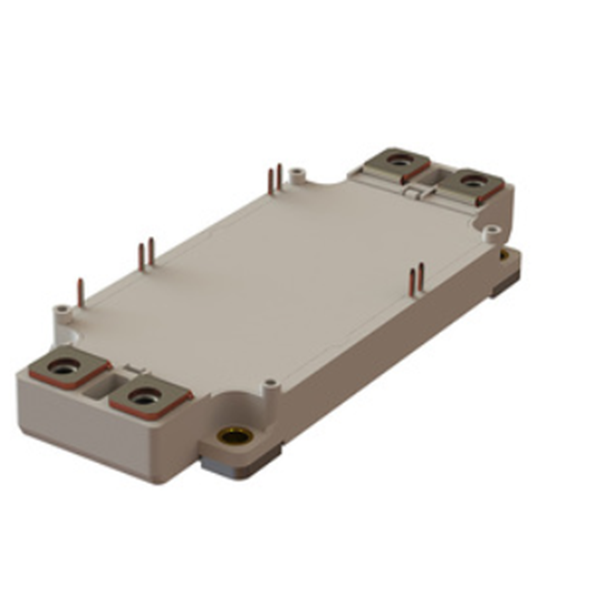

• IGBT模塊MIDA-HB12FA-450N說明

  MIDA系列中功率IGBT模塊是為要求高性能和可靠性的緊湊型系統而設計的。機械堅固性、高熱循環能力和壓力接觸設計保證了器件的可靠性和長壽命。

  MIDA模塊基于現代溝道FS-IGBT芯片，具有較高的動態和靜態性能。MIDA系列目前覆蓋的ICnom電流范圍從300到600安培，適用于1200伏和1700伏的vce。

  由于標準化的外殼和壓力接觸設計，模塊很容易安裝，而高度僅為17 mm的扁平形狀允許構建非常緊湊的逆變器系統。

  MIDA-IGBT模塊有一個用于優化熱分布和散熱的銅基板，以及一個用于熱保護的熱敏電阻（NTC）。

  模塊可選雙通道DI215-17-E-1驅動器。它們可以直接安裝在模塊上，也可以通過有線連接進行連接。

  質子電工的IGBT制造工藝通過了ISO 9001、ISO 14001、EcoVadis標準的認證，并通過了世界領先公司的審核。

  低電感外殼和良好的熱阻使MIDA成為各種逆變器應用的良好選擇。例如，該系列的模塊廣泛應用于工業驅動、電力運輸、可再生能源、UPS、電網和鐵路運輸。

  此外，根據客戶對技術規格、連接方式和設備外觀的要求，質子電工提供了廣泛的產品定制機會。請聯系銷售部了解更多信息。

  IGBT仿真軟件

  應用

  IGBT模塊MIDA-HB12FA-450N的應用

  這些模塊被設計成在轉換器、低功率和中功率電動機中切換高功率負載。

  IGBT模塊MIDA-HB12FA-450N的主要應用：

  交流電機驅動

  太陽能電池板用電壓變換器

  工業空調系統

  大功率變頻器和UPS

  鐵路牽引傳動

  農業和建筑機械

  風力發電機逆變器

  輸配電網

  IGBT模塊MIDA-HB12FA-450N特點：

  增加的工作溫度Tjop=150°C

  低總動態損耗

  低飽和電壓值

  有效開關頻率高達10 kHz

  絕緣擊穿電壓4kV

  儲存溫度Tstg降至-55°C

  銅基

  Al2O3 DBC基板

  電源引線的超聲波焊接

  銅絲焊接

  提高熱循環阻力

  ROSH環保要求
